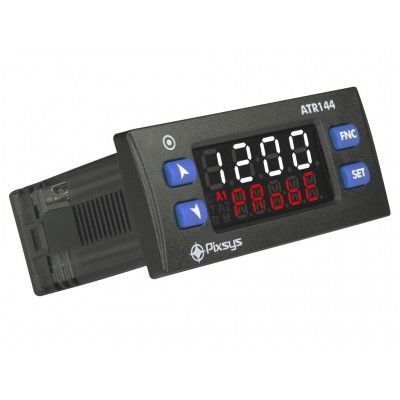

ATR144-ABC-T

ATR144-ABC-T - RS485 Modbus RTU - 1 ingresso analogico + 2 relè 5 A + 1 D.I/O - Alim. 24..230 V AC/DC

110,66 €
Tasse incluse Spedito in 4gg.

Italia

Nexive: per ordini inferiori a 24,98 € il costo é 2,50 € - consegna 7 - 15 gg lavorativi

Nexive: per ordini superiori a 24,99 € la spedizione é Gratis - consegna 7 - 15 gg lavorativi

DHL: per ordini inferiori a 24,98 € il costo é 9,90 € - consegna 2 - 3 gg lavorativi

DHL: per ordini compresi tra 24,99 € e 49,98 € il costo é 7,90 € - consegna 2 - 3 gg lavorativi

DHL: per ordini compresi tra 49,99 € e 98,99 € il costo é 5,90 € - consegna 2 - 3 gg lavorativi

DHL: per ordini superiori a 99 € la spedizione é Gratis - consegna 2 - 3 gg lavorativi

Europa

DHL: costo fisso di 15,99 € per il territorio europeo - consegna in 2 - 3 gg lavorativi

Poste Italiane Registered: peso max 250 gr. - il costo varia tra 7,10 € e 12,70 € - consegna in 2 - 4 settimane.

Resto del mondo

DHL: costo fisso di 39,99 € per il resto del mondo - consegna in 2 - 3 gg lavorativi

Poste Italiane Registered: peso max 250 gr. - il costo varia tra 8,40 € e 16,50 € - consegna in 2 - 4 settimane.

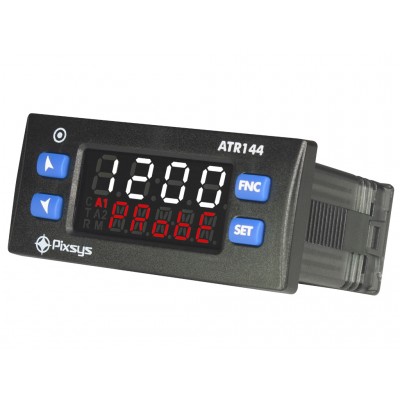

ATR144-ABC-T - RS485 Modbus RTU  - 1 ingresso analogico + 2 relè 5 A + 1 D.I/O - Alim. 24..230 V AC/DC

Programmazione con tecnologia NFC/RFID, funzioni di regolazione e allarme, ingresso programmabile per diversi sensori, alimentazione multi-tensione, ingresso digitale, comunicazione seriale ( solo ATR144-ABC-T ).

Quantità
Ultimi articoli in magazzino

Lista dei desideri
Confrontare
Chiedi preventivo
Totale Valutazione Totale Valutazione:

0 1 2 3 4
0/5 - 0 recensioni

Vista valutazione
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  Aggiungi recensione Vedi recensioni Vedi recensioni


<b>15</b> Acquistando questo prodotto accumulerai 20 punti con il nostro programma fedeltà. Puoi convertire 20 punti nel tuo account in un buono per un acquisto futuro.

ATR144-ABC-T

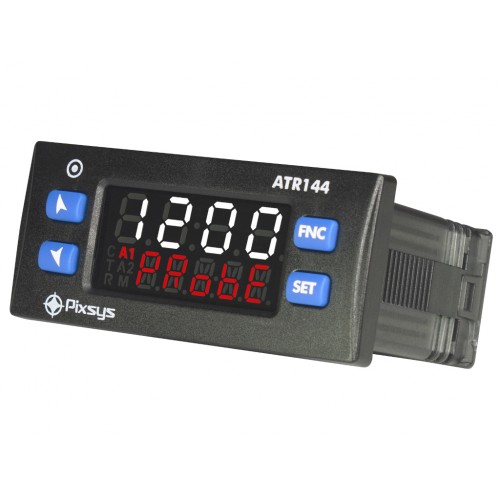

Il regolatore ATR144-ABC-T è la recente release Blue line del formato 32x74 che integra i nuovi standard della gamma ATR introdotti con ATR244.

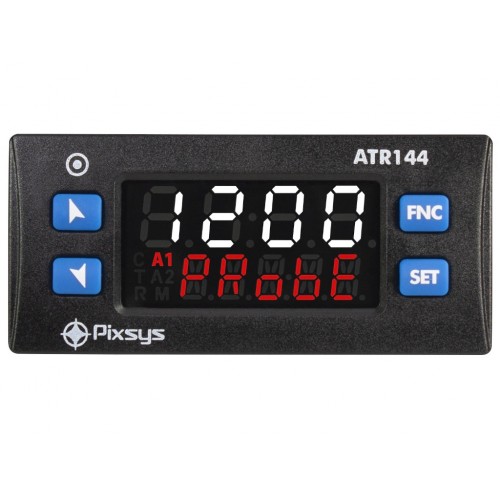

Si distingue per il display performante che garantisce ottima leggibilità e aumenta le informazioni fruibili per l’operatore in aggiunta ad un’utile funzione di Help a scorrimento.

Viene introdotta la modalità di programmazione con tecnologia NFC/RFID tramite App MyPixsys che consente la programmazione anche sul campo e in mobilità senza necessità di cablaggi o alimentazione.

La versione ATR144-ABC-T include l'opzione di comunicazione seriale RS485 con protocollo Modbus RTU/ Slave.

Utile l'alimentazione a range esteso da 24 a 230V AC/DC con isolamento galvanico dalla rete.

Semplicità d’uso, supporto multimediale e tracciabilità

Su tutta la gamma di prodotti Pixsys fornisce assistenza per l’installazione, la programmazione e il funzionamento tramite il forum accessibile dal sito pixsys.net

L’interfaccia del regolatore ATR144 garantisce semplicità di utilizzo per l’utente, che è supportato anche da ausili per la programmazione come l'APP MyPixsys (per dispositivi Android) o il software di parametrizzazione  LabSoftView.

Sono disponibili nel canale youtube Pixsys video tutorial per la programmazione del dispositivo ATR144-ABC-T.

Come per tutta la gamma di prodotti PIXSYS, grazie al QR code è garantita la tracciabilità del prodotto ATR144-ABC-T durante il suo intero ciclo di vita; l’accesso alle informazioni e alla documentazione online è fruibile anche in mobile mediante la lettura del QR CODE che rimanda alle specifiche tecniche del prodotto ed alla verifica delle condizioni di garanzia.



Caratteristiche generali

Verificare il codice d'ordine per l'esatta configurazione

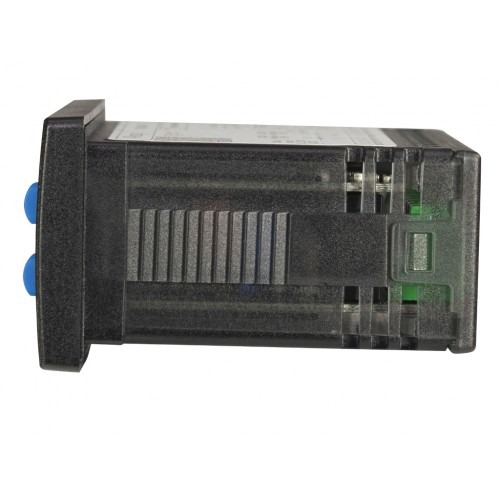

Contenitore 32 x 74 (frontale) x 53 mm
Alimentazione 24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV
Consumo 5 VA
Display Display bianco 4 cifre 0,38" + rosso 5 cifre 0,28"
Condizioni ambientali Temperatura 0-45 °C, umidità 35..95 RH%
Materiale Contenitore: PC UL94V2 autoestinguente. Frontale: PC UL94V2
Peso Circa 120 g
Protezione Pannello frontale: IP65 (con guarnizione). Contenitore e morsetti: IP20
Configurazione veloce Memory Card, software LABSOFTVIEW, codici EASY-UP
APP / NFC Programmazione via APP (NFC) per dispositivi Android



Ingressi

Verificare il codice d'ordine per l'esatta configurazione

1 analogico configurabile Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, N, B (compensazione automatica del giunto freddo-25..85°C, ±0,2% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), segnali di processo 0..10 V (50000 punti), 0/4..20mA (40000 punti), 0..60 mV (25000 punti), potenziometro 1..150 KΩ (50000 punti)
Tempo acquisizione Programmabile fino a 2,1 ms (frequenza fino a 470 Hz)
1/2 Digitali Cambio Setpoint, Hold, Run, Lancio del Tuning, Start / Stop, blocco configurazione



Uscite

Verificare il codice d'ordine per l'esatta configurazione

1/2 Relè 5 A - 250 V AC carico resistivo
1 SSR 12 V DC - 25 mA max
Comunicazione seriale RS485 Modbus RTU - Slave (4800..115200 baud) Code "-T"



Caratteristiche Software

Algoritmi regolazione ON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale,
Tuning Manuale o automatico
Protezioni Setpoint di comando / allarmi - Password per accesso ai parametri
Modalità di allarme Assoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione. Funzione Loop Break Alarm.
Doppia azione Funzionamento combinato caldo-freddo con doppio P.I.D
Soft-Start Impostazione del gradiente di salita in Gradi / Ora or percentuale uscita fissa
Logica Apri/Chiudi Comando valvole motorizzate



PIXSYS
ATR144-ABC-T
2 Articoli

Scheda dati

Tensione di esercizio nominale (V)
24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV
Contenitore
32 x 74 (frontale) x 53 mm
Consumo
5VA
Termocoppie Configurabili
Risoluzione 16bit, selezione tra Termocoppie K, S, R, J, T, N, B - compensazione automatica del giunto freddo-25..85°C, ±0,2% F.S. ±1 digit F.S.
Termoresistenze configurabili
PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), Risoluzione 16 bit
Segnali di processo supportati
0..10 V (50000 punti), 0/4..20mA (40000 punti), 0..60 mV (25000 punti), potenziometro 1..150 KΩ (50000 punti)
Comunicazione seriale
RS485 Modbus RTU - Slave (4800..115200 baud)
Ingressi disponibili
1 ingresso analogico - 1 ingresso digitale I/O
Uscite disponibili
2 Relè 2 A 250 V AC carico resistivo - 2 driver per SSR - 1 uscita analogica V / mA

Riferimenti specifici

Scrivi una recensione
Sulla base 0 recensioni - 0 1 2 3 4 0/5
Filtro:
0 1 2 3 4 (0)
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)

Scarica

ATR144 - File modello/model 2D

ATR144 - File modello/model 2D

Scarica (422.69KB)

ATR144 - File modello/model 3D

ATR144 - File modello/model 3D

Scarica (6.49MB)

ATR144 - User manual ATR144 revG

ATR144 - User manual ATR144 revG - English - Italian - Français

Scarica (4.97MB)
